Mocoma 99 lisäkanavat näyttöön

[oh6kw]

Tässä jonkinmoinen ohje kyseiseen operaatioon. Kirjailin vähän paperille samalla kytkistä kun mocomaani virittelin. Yläkanavat kytkeytyy HI / LO napilla.
HI = yläkanavat ja LO = alakanavat. Piirtelin paintilla kuvan kytkiksestäni ja ohessa myös muutama valokuva.

Tarvittavat osat:
-1 kpl Transistori BC 547 NPN
-3 kpl Diodeja esim 1n4148 tai 1n4007
-1 kpl 0,25W vastus arvoltaan 1 kohm - 40 kohm

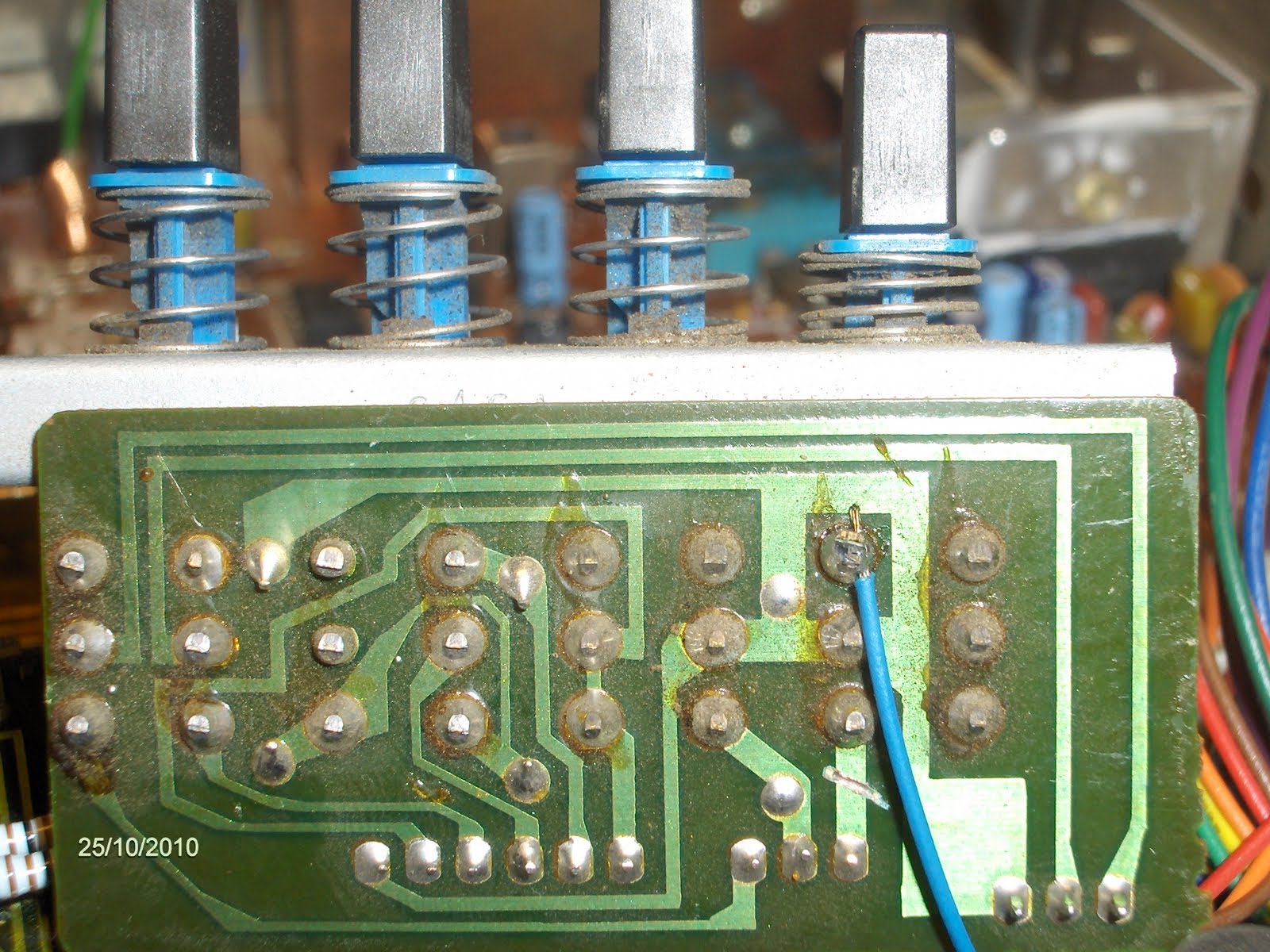

Ota painikekytkimen kortti irti radion rungosta. Modifiointi aloitetaan katkaisemalla folio jollon äänensävy jää HI asentoon ja saadaan kytkin yläkanavien käyttöön. Tinataan johto (sininen kuvassa) kuvan osoittamaan paikkaan.

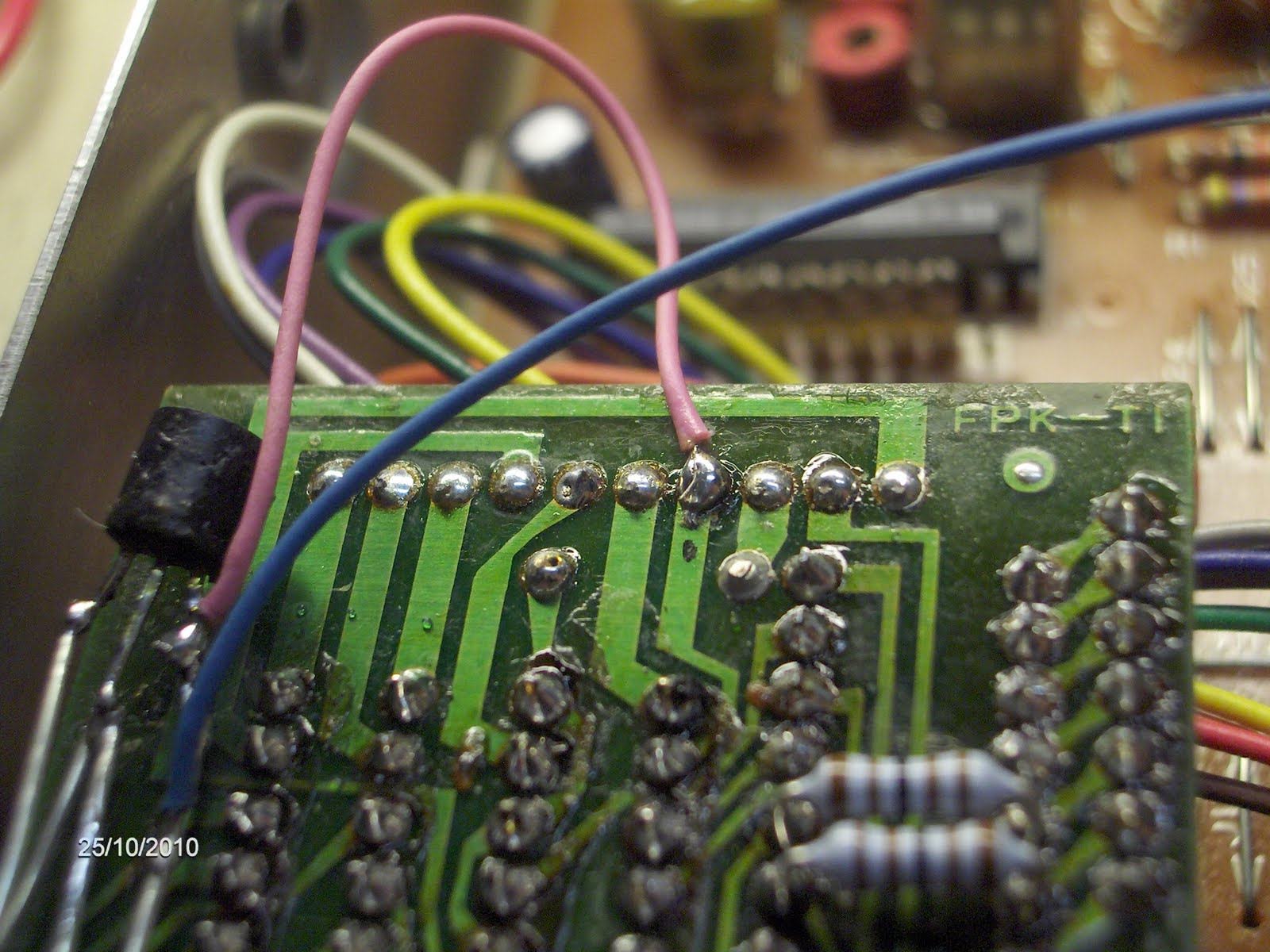

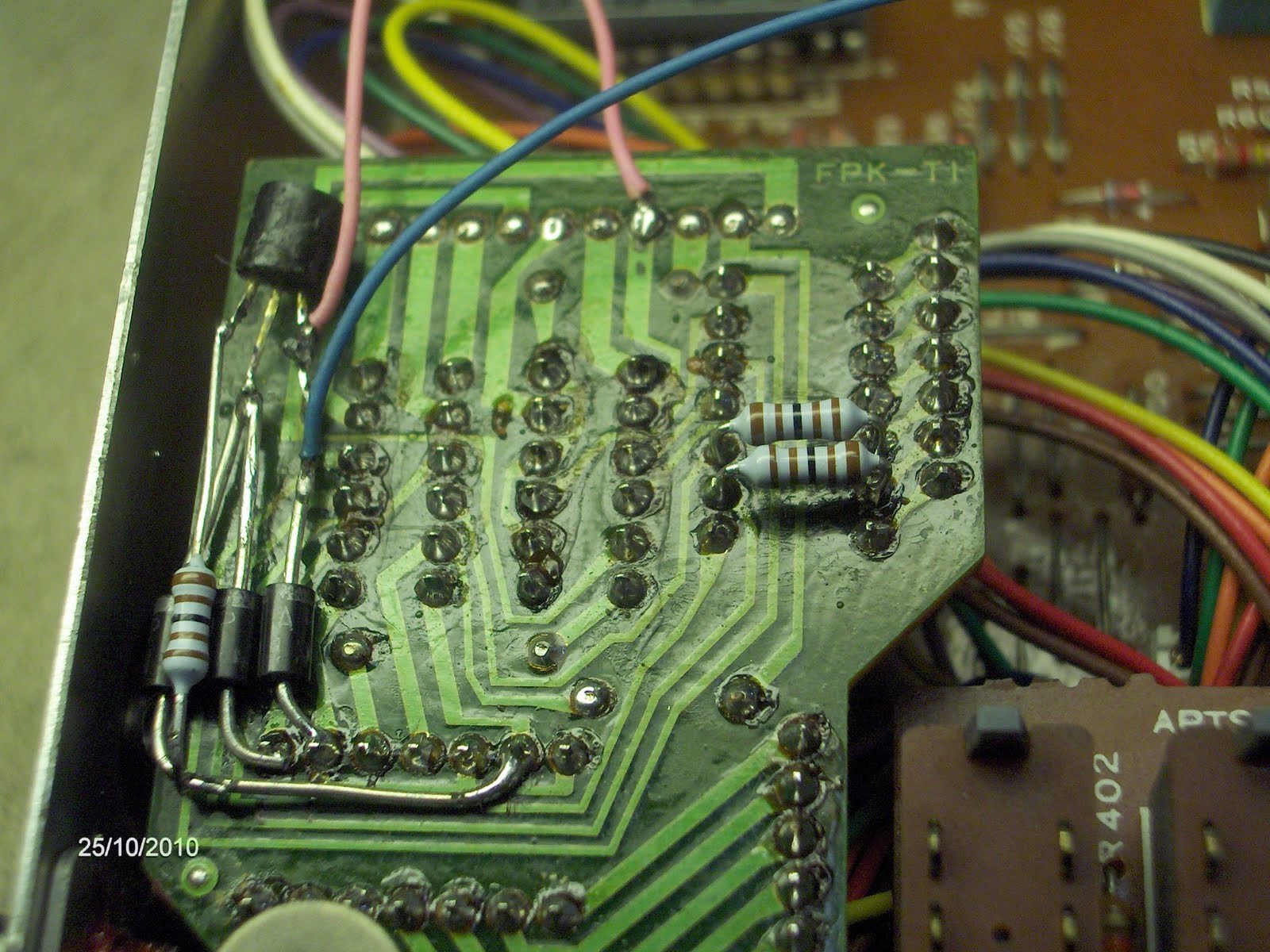

Yllä kuvassa kanavarummun päällä oleva pieni piirilevy. Tarvitset 3 diodia. Minulla sattui olemaan noita 1n4007 diodeita laatikossa joten käytin niitä. Juotetaan diodit kuvan osoittamiin paikkoihin anodipuolestaan kiinni. Juotetaan myös vastus (1 kohm) diodin (joka menee nastaan 6) anodiin.

Huomaa kuvassa on eri transistori kuin osaluettelossa joten jalkajärjestys hieman eri kuin valokuvassa. Minulla ei BC547:aa ollut joten käytin 2sc1318 trankkua joka on myös NPN transistori.

Diodin jonka anodi on nastassa 2 > katodin puolelle juotetaan transistorin emitteri E ja johdin joka tulee HI / LO kytkimeltä (sininen). Lisäksi saman diodin katodiin juotetaan johdonpätkä (kuvassa vaaleanpunainen) jonka toinen pää saman pikkuprintin tinatäppään johon tulee alapuolelle keltainen johdin (tästä suora yhteys PLL:n 7 nastalle)

Vastuksen toinen pää juotetaan transistorin kannalle B.

Diodien joiden anodi nastoissa 6 ja 1 katodipäät juotetaan yhteen ja transistorin kollektorille C.

Huom. Kortin oikeassa reunassa olevat vastukset eivät liity lisäkanaviin vaan ovat vastuksia jotka lisäsin koska 7-segment näytöstäni puuttui palkkeja rikkinäisten etuvastusten takia.

Vaaleanpunaisen johtimen toinen pää juotetaan kortin reunaan tinatäppään, josta suora yhteys PLL piirin 7 nastalle.

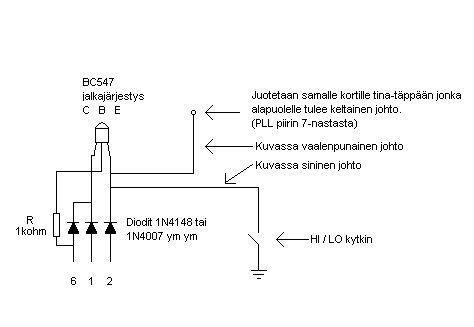

mocoma99 (1).jpg (19.45 KiB) Katsottu 3570 kertaa

Tässä vielä pikainen paintilla tehty kytkentäkuva.

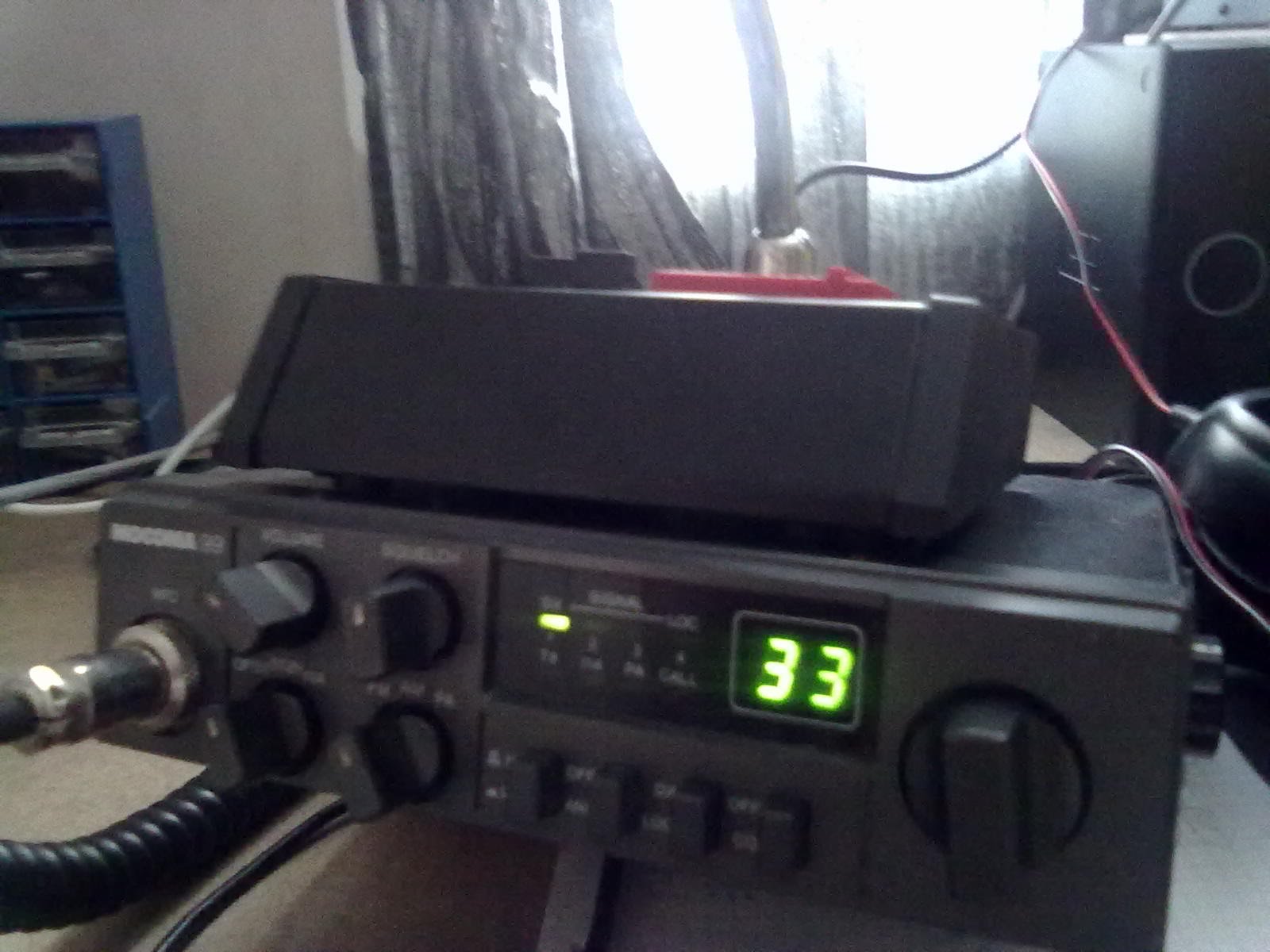

Lopputulos

[MR-P]

Tästä voisi tehdä artikkelin cbharraste.info sivuston modis-kokoelmiin minne on kerätty näitä cb/la-laitteiden modifikaatioita kuvineen jos kallewiski sallii??

[oh6kw]

kuvat ja juttu on vapaasti käytettävissä ja muokattavissa.
Mietin vain pitäiskös mun vielä hommata tuo kytkikseen piirtämäni BC547 ja ottaa uudet kuvat sen kanssa.

[oh6kw]

Kuvat oli hävinneet vuosien varrella. Nyt palautettu kuvat toimiviksi.

[Aranka]

Kiitos paljon vaikka vanha ohje olikin. Etsinyt tätä vaikka en ko. konetta omistakkaan. Mutta ei tiedä vaikka hyllyyn eksyiskin joskus.

[pienari]

Juuri jokunen kuukasi sitten nakkasin 40ch rummun Mocoma 99:iin.
Samalla modasin 11A napin niin että kone menee nyt kaikki A kanavat ja 41ch.

Koneeseen käy 40ch rumpu mistä vain koneesta missä on LC7132 pll.

Vaatii näytön ledien johdottamisen uusiksi.

11A modaus aukottomaksi lähtee siitä että ohitetaan kanavan pakko ohjaus.
