ARRL Simple X Super amatöörivastaanotin

[TV_masentaja]

Microwave1- kanavalla alkoi videosarja otsikon mukaisen 80/40m 3-putkisen superin rakentamisesta.

Nautittavaa seurattavaa, vaikka ei itse rakentaisikaan:


https://youtu.be/n1e86J70Hlw?si=U4eGgUwQ1NSIlA-R

[TV_masentaja]

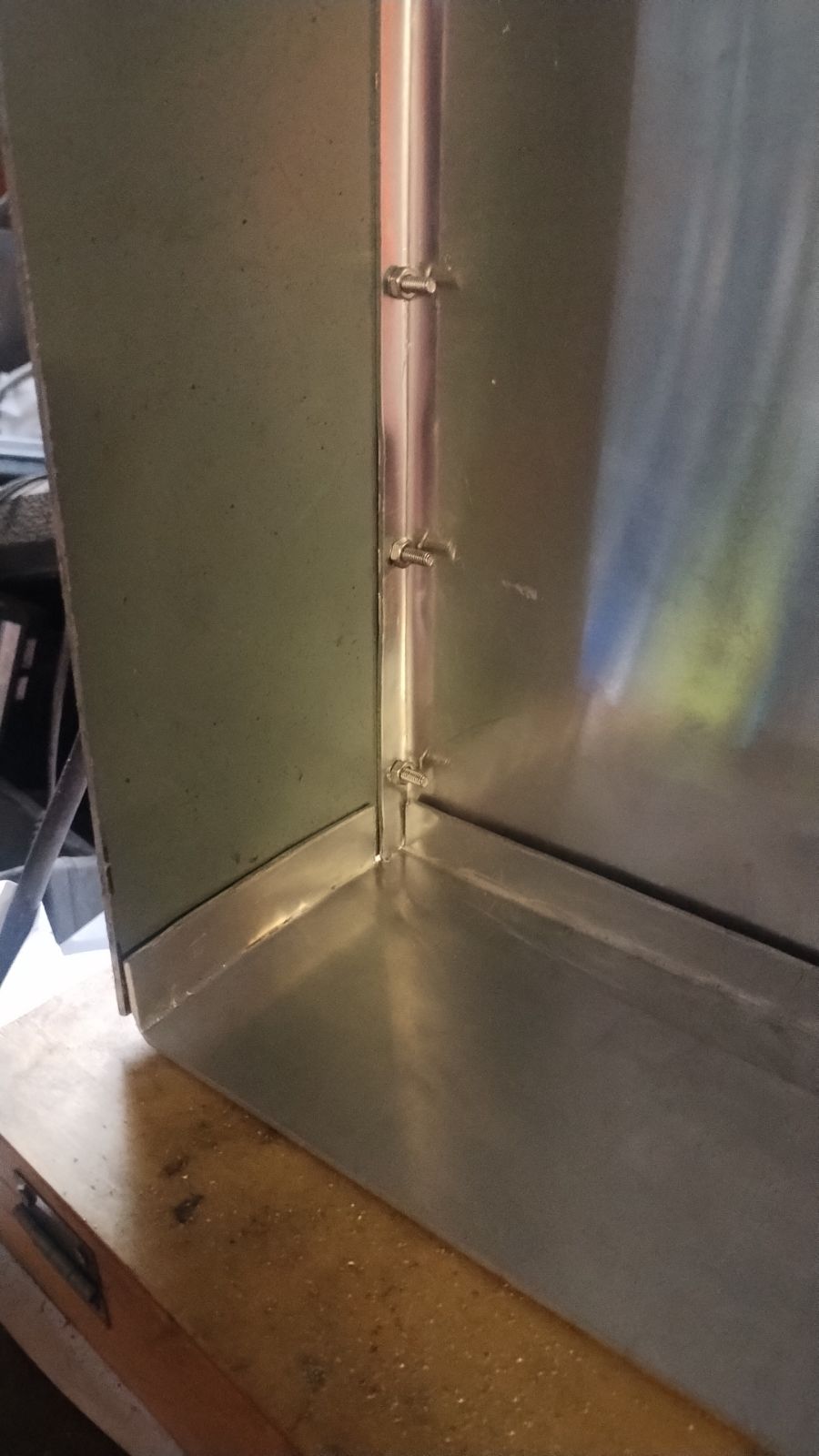

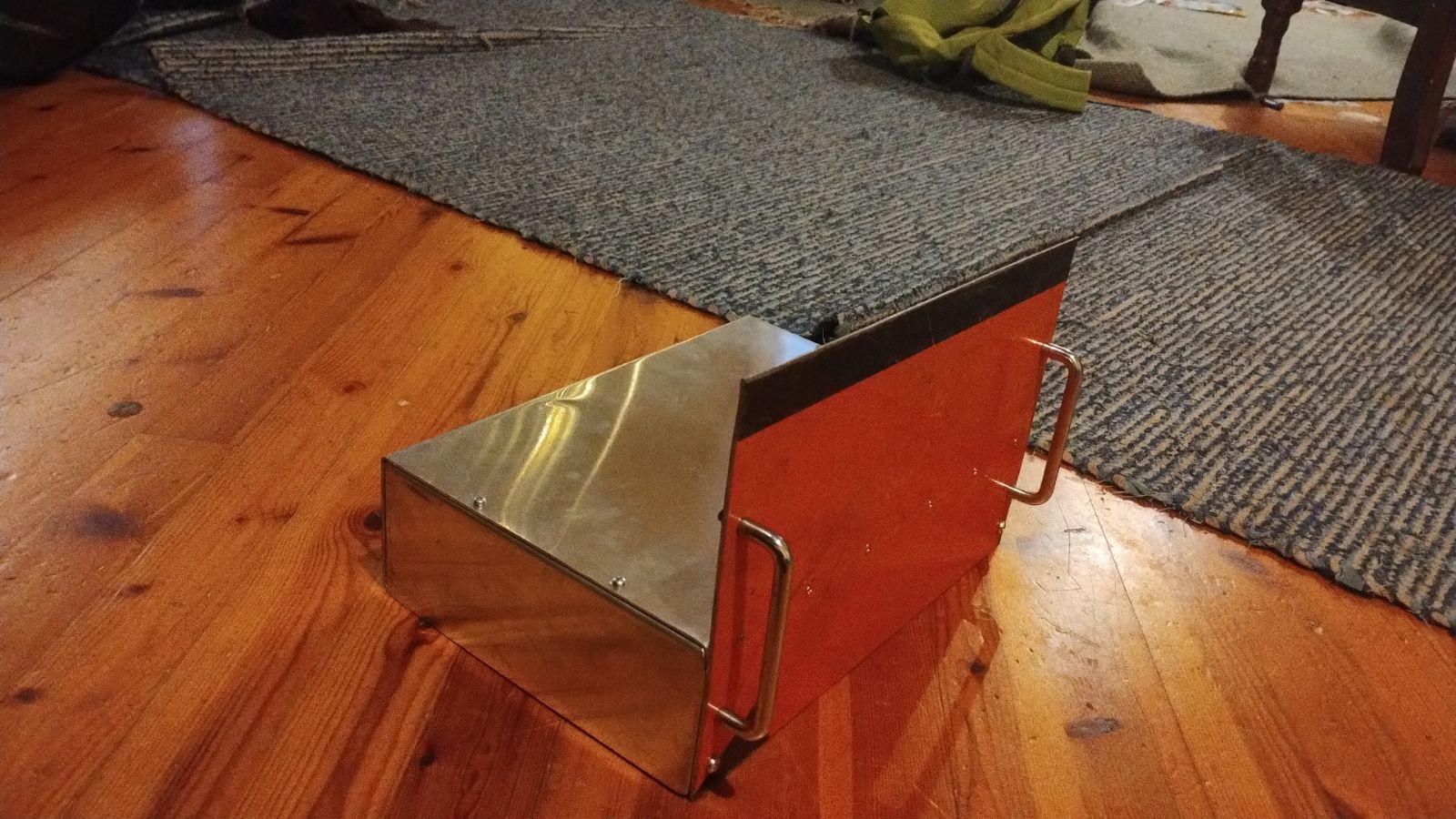

Kotelon tekoa Simple X:ään.

Saa nähdä, onko kyllin tukeva, itse kotelon väänsin 1,5mm alumiinista. Yleensähän suositellaan 2mm ainevahvuutta.

Etulevy on tukevampi, liikennemerkkialumiinia.

[TV_masentaja]

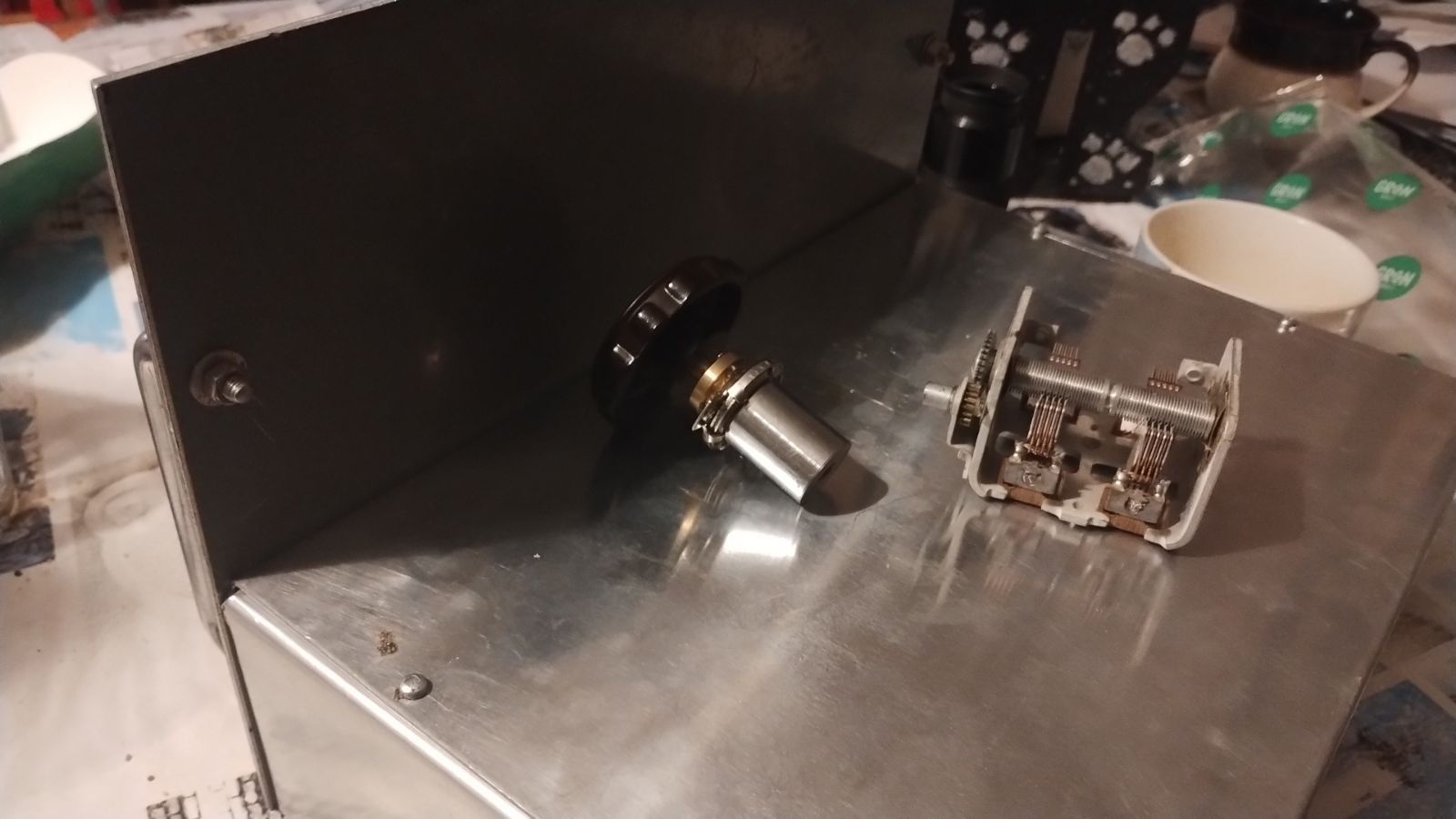

Näissä projekteissa oman haasteensa tekee se, että ei useinkaan saa hankittua samanlaisia komponentteja kuin alkuperäisessä ohjeessa. Viimeisessä kuvassa Tivoli Audion vastaanottimesta peräisin oleva alennusvaihde ja 2 x 100pF kaksikko, josta on tulossa VFO:n konkka. Koosta johtuen säätökondensaattori on asennettava kotelon päälle.

[Matti]

Hieno projekti!

Kyllä 1.5mm riittää hyvin, tuon kokoluokan projektiin.
Tulis todella tukeva, jos alareunaan lisäisi kantit... mutta joo, myöhäistä se nyt enää on.

Toisaalta on mielenkiintoista metsästää komponentteja.
Ja miettiä, että mitä pitää kytkennässä muuttaa, jotta löytyneillä osilla saa tehtyä toimivan koneen.
Jos kaupasta sais hyllystä hakea just ne oikeat osat mitä on ohjeessa...
noh, "marketti hami" fiilis tulis ainakin mulle

[TV_masentaja]

Välitaajuusosan ja BFO:n kelat ovat seuraava probleemi.

Koekäämiskelin eilen ja totesin vanhoille välitaajuuspurkin kelarungoille kyllä onnistuvan vaadittu induktanssi.

Välitaajuusosan kelat eivät ole tässä Q-arvonsa puolesta kriittisiä, kide tekee radion selektiivisyyden.

BFO:n kela kuitenkin pitää saada tukevarakenteiseksi, eikä siinä saisi olla lämpötilan mukaan ominaisuuksiaan muuttavia materiaaleja.

Tämän vastaanottimen ideahan on käyttää 1700kHz välitaajuutta, jolloin peilitaajuudella on joko 80m tai 40m bandi. Kuunneltava bandi valitaan antennipiiriä virittämällä, siksi antennipiirissä on tuplavirityspiiri väärän bandin ylikuulumista ehkäisemässä.

1. kompastuskivenä tämän vastaanottimen rakentamisessa on välitaajuussuotimena käytetyn 1700kHz kiteen löytäminen. Minä löysin 1643kHz kiven, riittävän lähellä. Mike käyttää projektissaan yleisiä 2MHz kiteitä, välitaajuus on siis hänellä 2 megaa 1,7 megan sijasta. Myös 1843kHz on varsin yleisesti saatavilla.

Jos välitaajuus muuttuu, vaatii se rukkausta BFO:n taajuuteen ja säätöalueeseen.

[TV_masentaja]

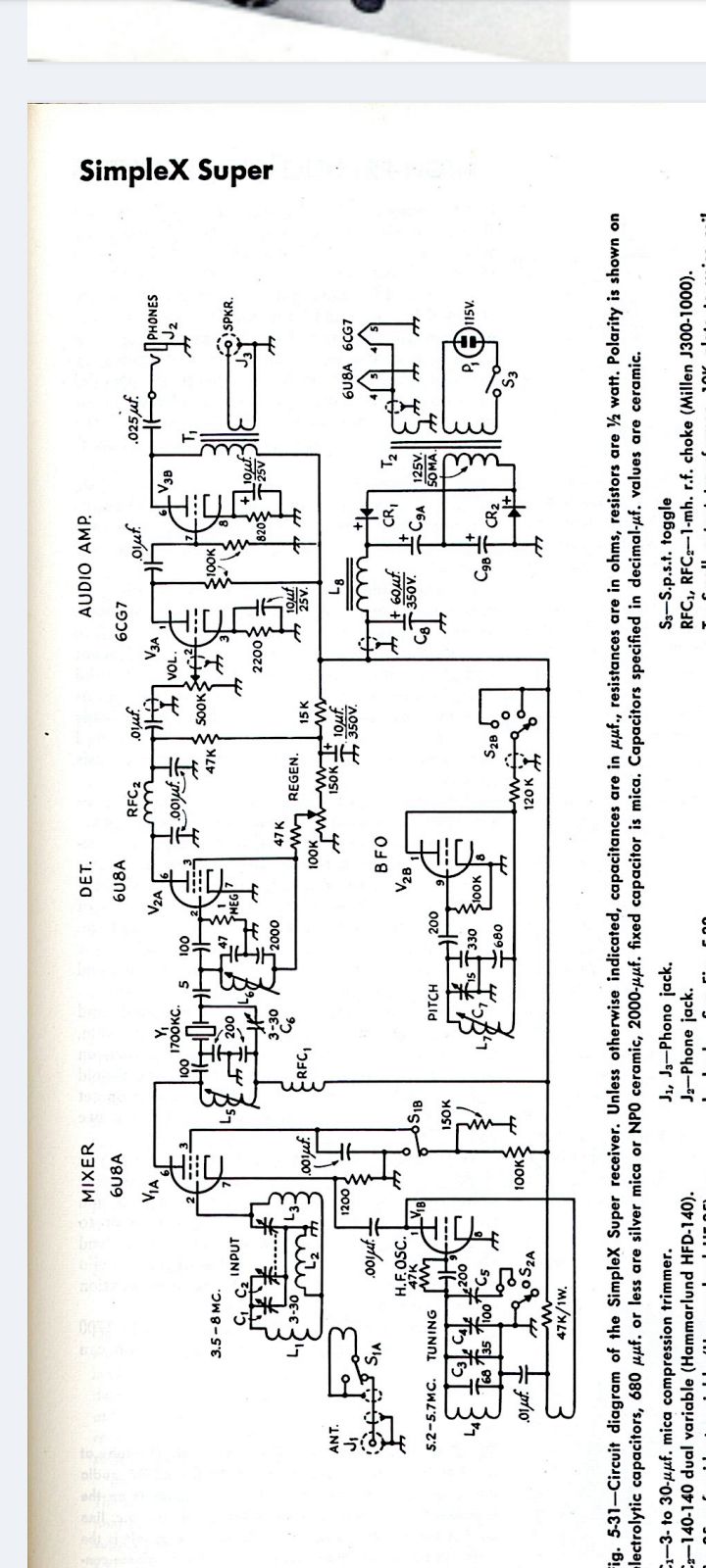

Tässä kytkis. Tätä on julkaistu siellätäällä, joten jospa sen julkaisu täällä ei synti ole...

Jos taas on, ylläpito poistakoon liitteen, jaetaan tarvitsijoille tiskin alta...

[TV_masentaja]

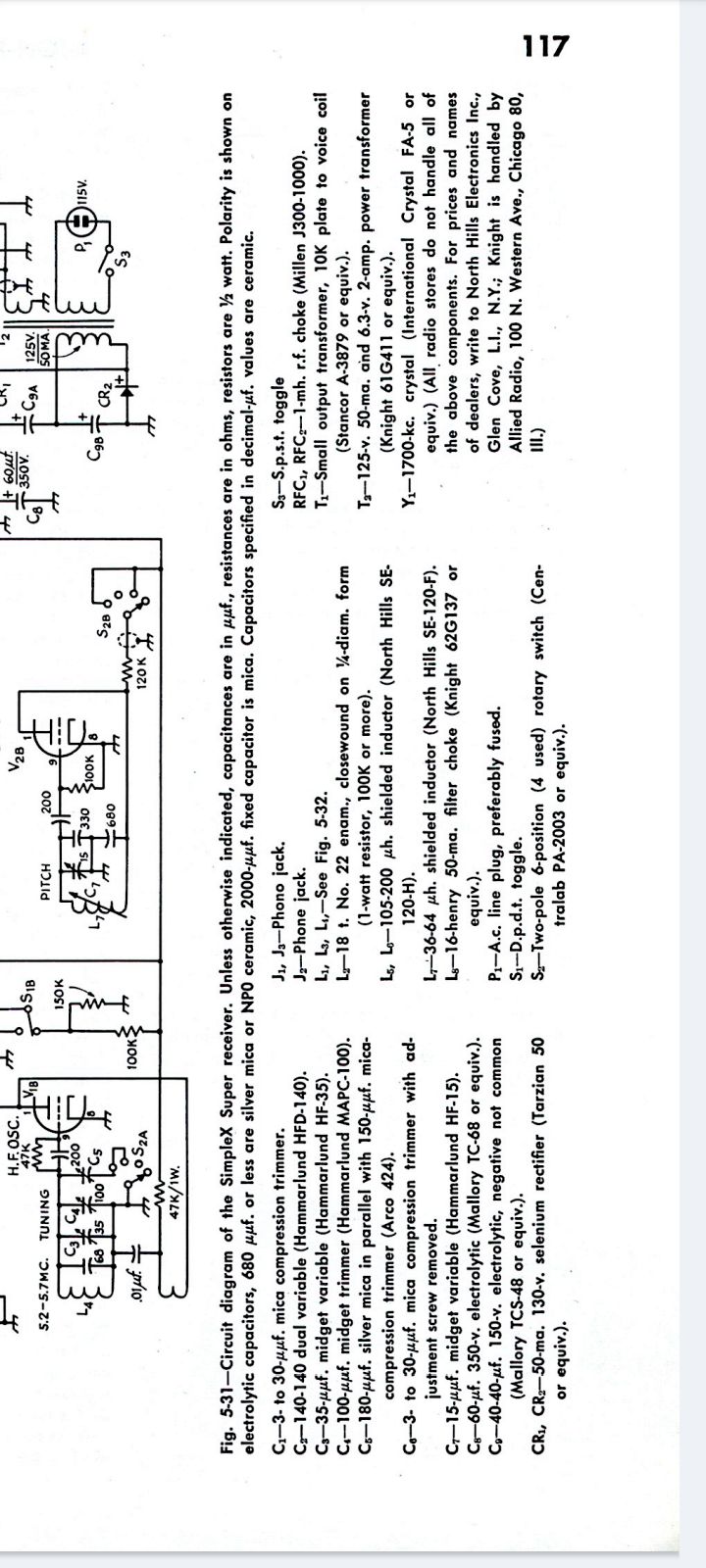

Osaluettelo.

[TV_masentaja]

Alkuperäisessä ohjeessa VT-ja ilmaisinosan virityspiirien keloina on käytetty suojattuja 105-200 mikrohenryn säädettäviä keloja, BFO:n virityspiirin kelana 36-64 mikron vastaavaa.

Noihin arvoihin pitäisi tähdätä.

Vanhemmassa versiossa kelat olivat avoimia, toimii se ilman suojapurkkejakin.

Seuraavalsi pitää alkaa penkomaan romulaatikoista sopivia kelasydämiä.

Antenni- ja oskillaattoripiirin keloillekin pitäisi jonkinlaiset rungot keksiä. 20mm sähköasennusputki taitaa olla paras kandidaatti.

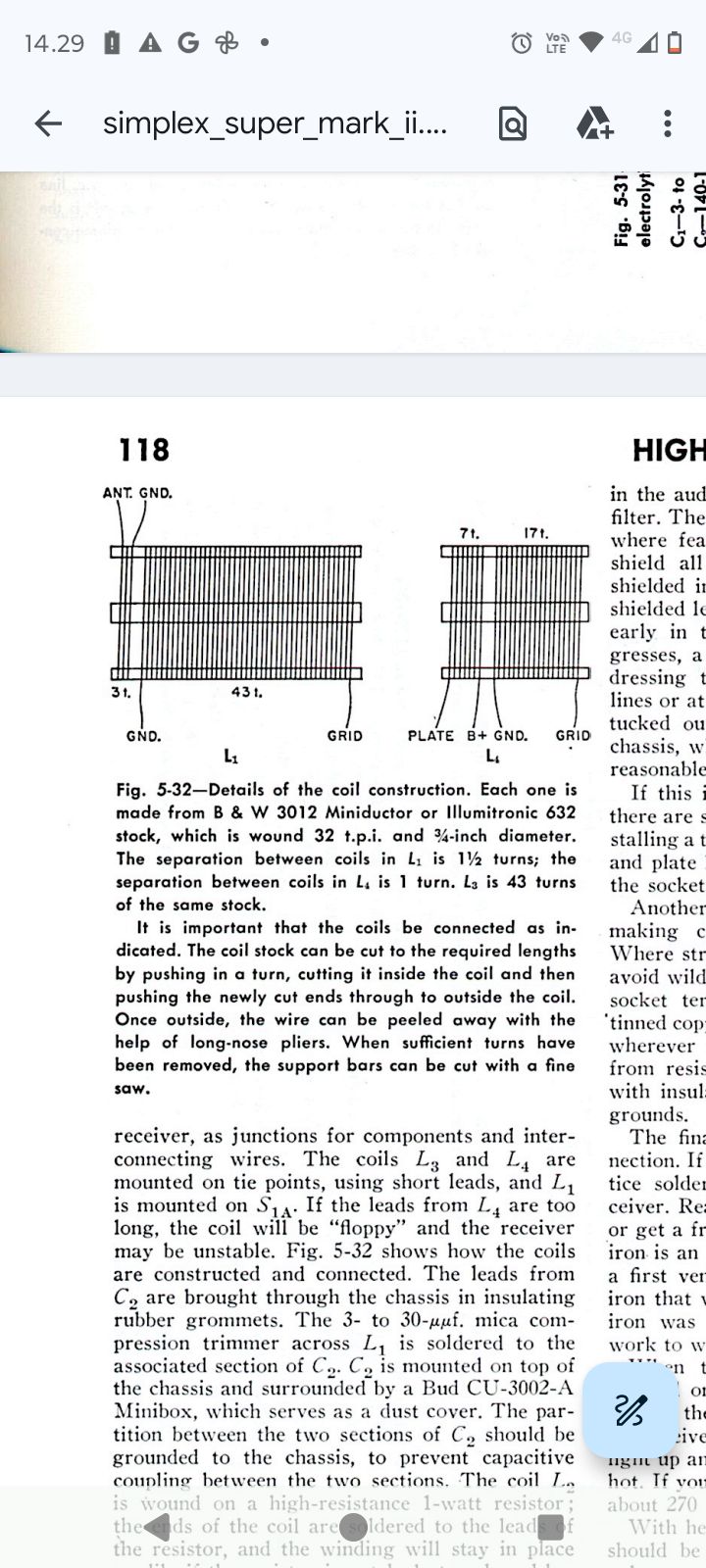

Ohjeessa on käytetty 32 kierrosta tuumalle kela-aihiota, tekee n. 0,8mm nousun kierrokselle.

[TV_masentaja]

Yksi rakentaja oli sorvannut 20mm akryyliputkeen uran 0,8mm nousulla ja kääminyt tähän uraan 0,5mm lankaa.

Hmm... viitsisiköhän vielä sorvaria kiusata höpöhommillani...

[Matti]

Olishan se hienoa, jos on oikein ura käämille, mutta pärjännee ilmankin.
LC mittarilla on helppo tarkastaa missä mennään ja täsmätä kierroksia.

Käytätkö grid dipperiä kela-konkka piirien resonanssin mittaamiseen?
Oon sellaisesta aina välillä haaveillut, vaan sitten kun on ollut myynnis, niin oon jostain syystä jättäny ostamatta

[TV_masentaja]

Terve! Ei ole tullut dipperiä hankittua.

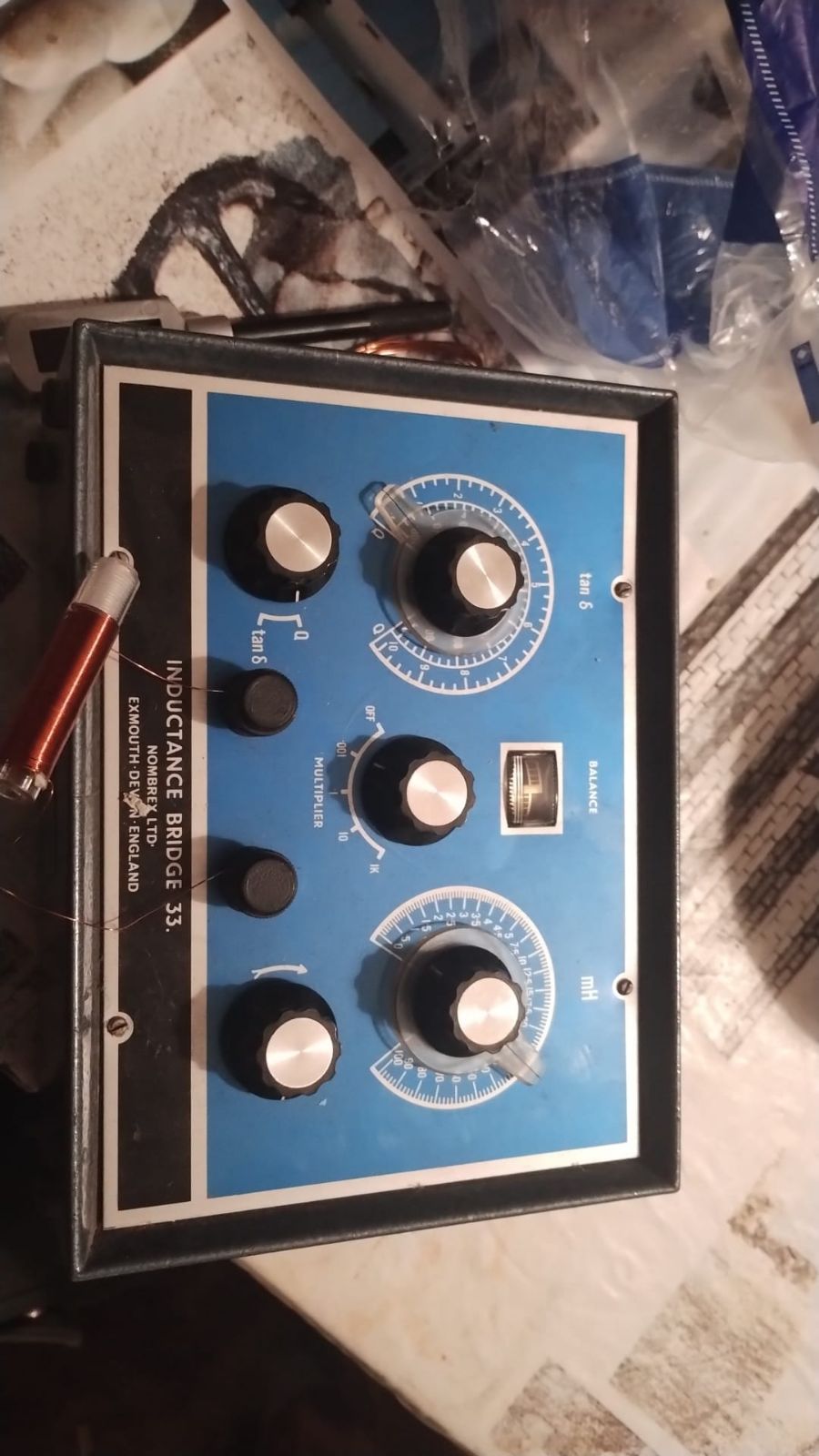

IF-puolen keloja vasta alustavasti kokeilin käämiä, induktanssin tarkistin nooakinaikaisella mittasillalla.

Resonanssiahan voi testata sitten vaikka syöttämällä signaaligeneraattorilla signaalia ja mittaamalla oskilloskoopilla jännitettä.

Olen nakerrellut koteloa, kannibalisoin yhden vuosikymmenien takaisen projektini, hifi-esivahvistimen, josta otin verkkomuuntajan ja verkkopistokkeen.

[TV_masentaja]

Sen uran tarkoituson käsittääkseni pitää kierrokset irti toisistaan ja vähentää kierrosten välistä kapasitanssia ja siten parantaa Q-arvoa.

Antennipiirin kelat pitää saada hyviksi, että pysyy peilitaajuus kurissa, antennipiirin kelallahan valitaan, kuunnellaanlo 40 vai 80m bandia.

En tiedä sitten, kuinka paljon tuo kikka siihen auttaa.

Mike teki yhden koekelan muovipäällysteisestä langasta sähköputken ympärille muovieristeen luodessa kierrosten väliin erotuksen. Kelan hyvyys oli parempi kuin toroidille käämityn, vaikka PVC ei kai ole paras mahdollinen kaveri tuossa. Kaipa voin käämiä antennipiirin kelat sopivalle 20mm putkelle ilman väliä. Ja saahan nuo jälkikäteen vaihdettua, jos siltä tuntuu.

[Matti]

Joo PVC ei varmaan ole kovin hyvä väliaine.
Teflon eristeisestä langasta käämitty vois olla tosi hyvä?

https://uraltone.com/elektroniikan-komp ... eoitu.html

[TV_masentaja]

Pitäisi kai olla yksisäikeistä se lanka

[Matti]

Kyllä Teflon piuhoja löytyy yksisäikeisenäkin. Ainakin TME:ltä.
Ja sitten on vielä sellaista PTFE putkea, jota voi pujottaa langan päälle. Sitä löytyy ainakin Stareleciltä.
