5:n alueen kotikutoinen putki-TX 60-luvulta

[TV_masentaja]

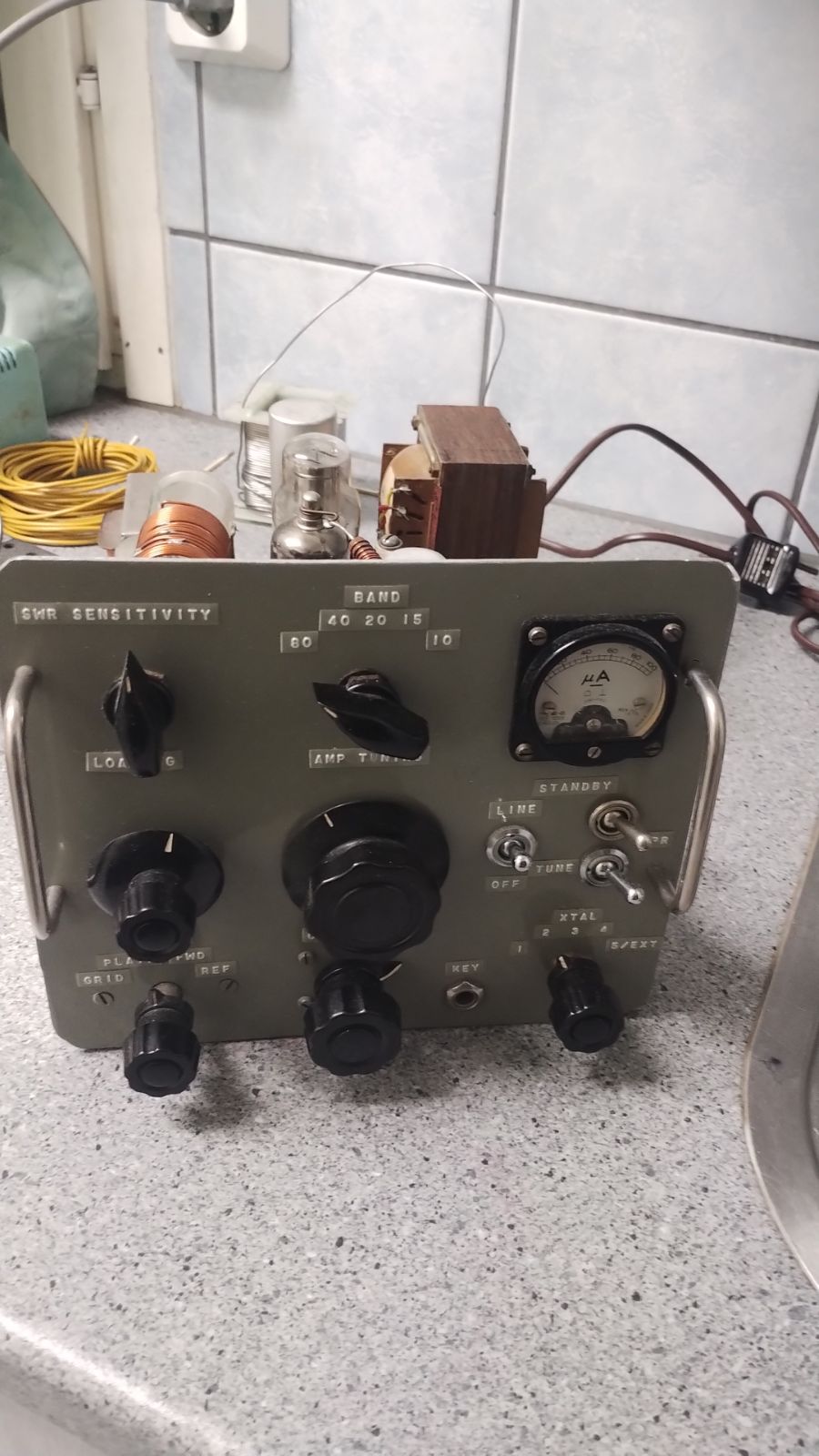

Tällainen tuli syksyllä hankittua.

Pääteputken anodilla oleva 100ohm vastus oli poikki, tinailin siihen uuden.

Verkkojohdon kun vaihtaa maadoitettuun, voisi kokeilla, miten toimii.

Edellinen omistaja oli kokeillut, että antaa tehoa ulos, mutta ei savua.

[TV_masentaja]

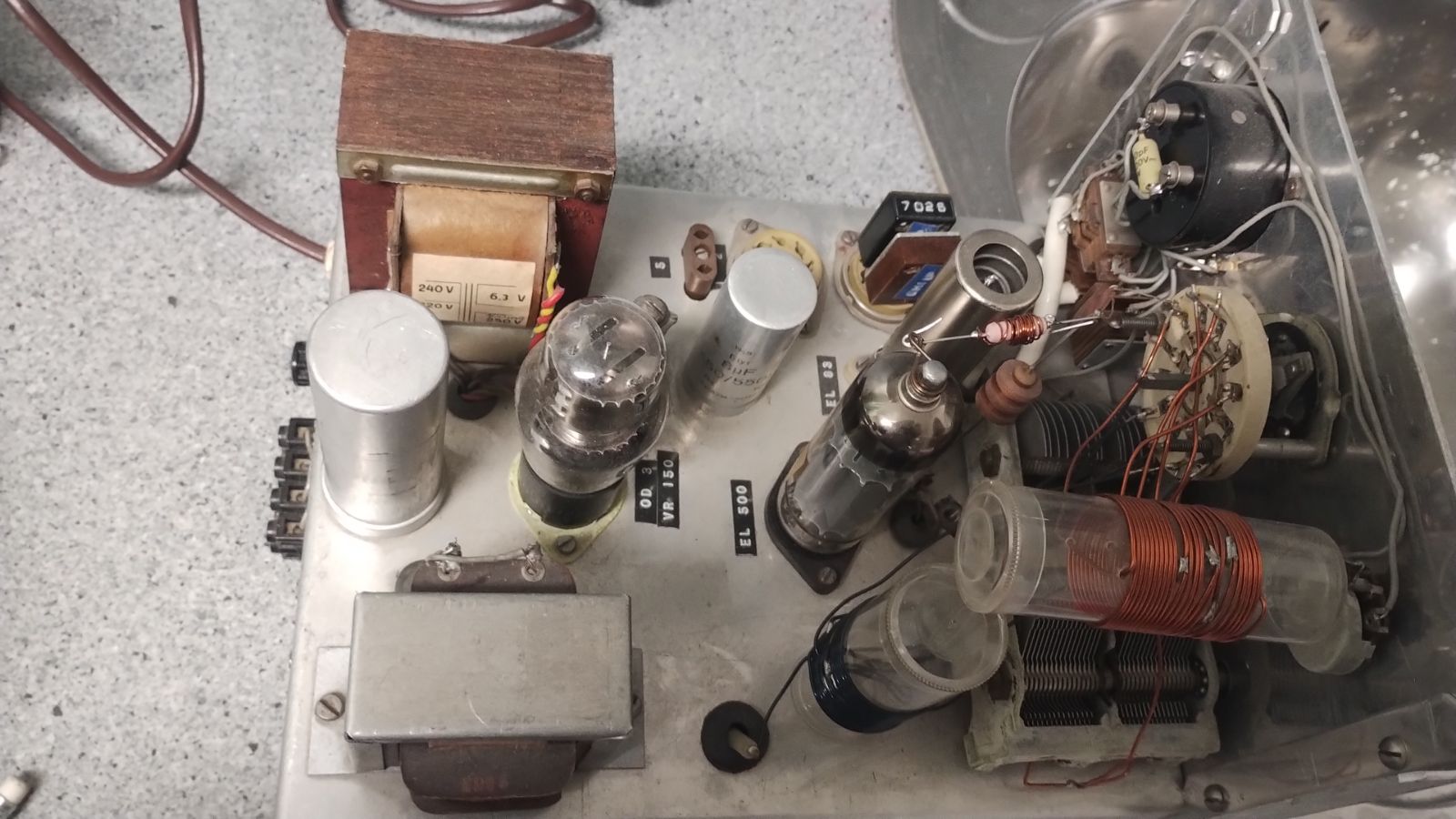

Päältä.
Oskillaattori EL83 on kideohjattu, 5 kidepaikkaa kytkimen takana.
Pääteputki on EL500.

Kolmas putki on jännitestabilisaattori. Seleenitasasuuntaaja on kotelon sisällä

[TV_masentaja]

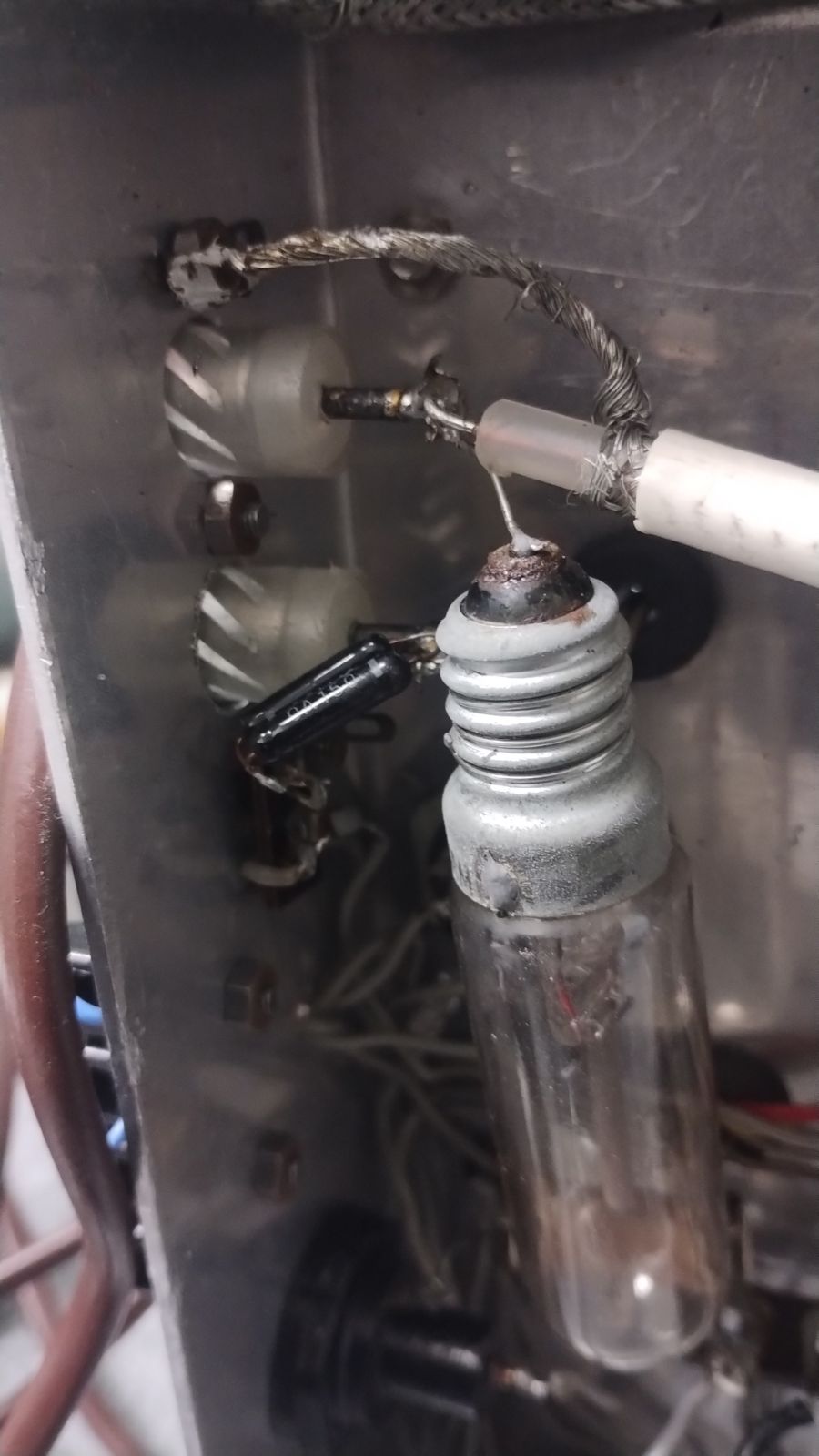

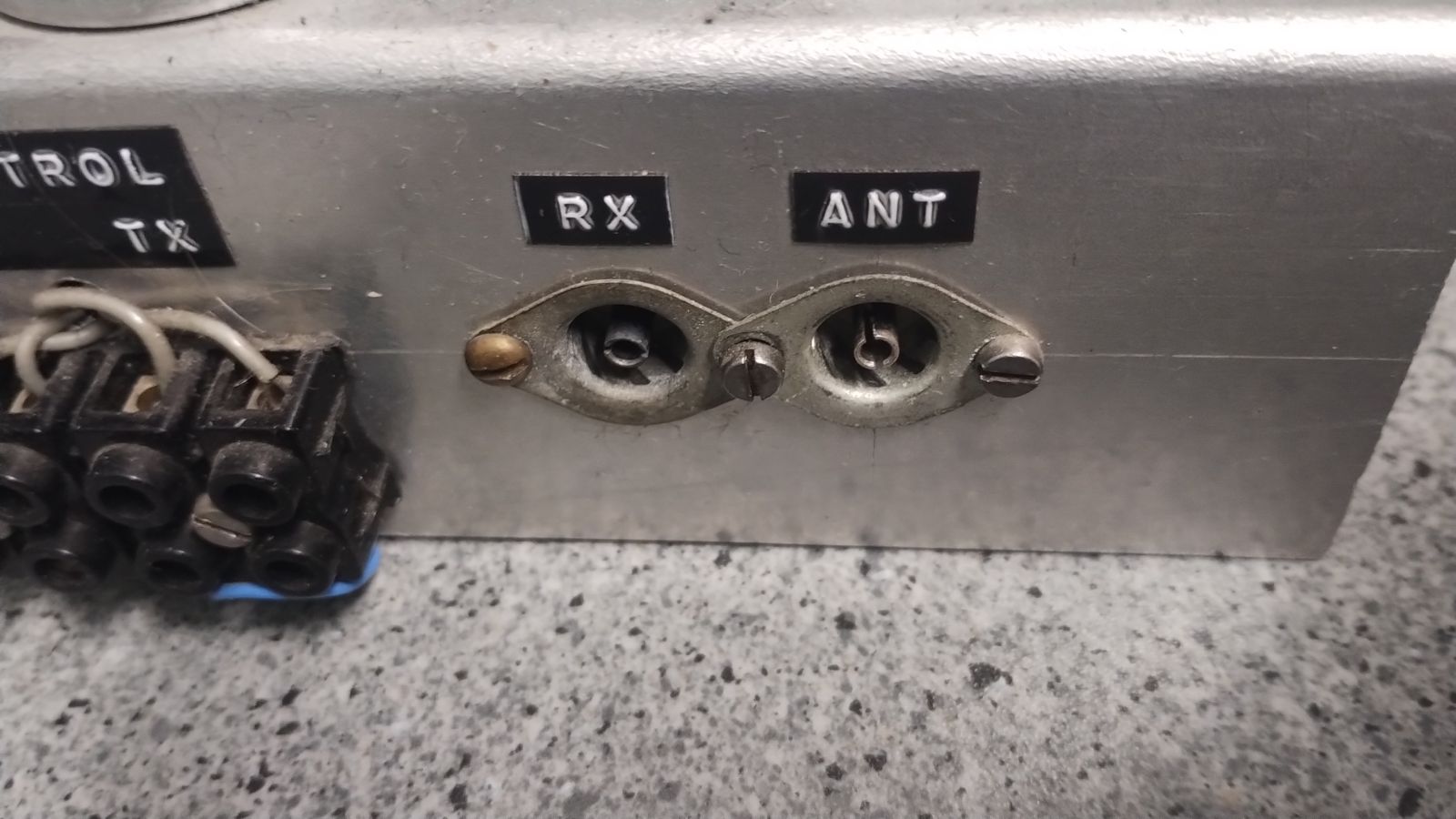

RX-liitäntä on tehty erikoisesti. Eu RX/TX-kytkintä vaan vastaanottomen liitännän haaroitus on vedetty hehkulampun läpi, vastaanotinliittimessä on kahdella diodilla toteutettu leikkuri.

[Matti]

Yhdessä itse rakennetussa olen nähnyt saman tyylisen kytkennän, mutta ilman lamppua.
Siellä oli vielä rele, joka katkaisi yhteyden RX:n ulostulo liittimelle.

Lamppu ja diodit on ehkä suojaamassa, jos rele tms. ei jostain syystä irrota RX:ää linjasta.

No, siitä jonkun rakentamasta purin koko kytkennän pois, ja laitoin tilalle vaihtoreleen. Koska halusin varmistaa, että RX ei saa tehoja.

[TV_masentaja]

Taidan luottaa vaihtokytkimeen. Tuossa lähettimessä ei ole mitään vaihtokytkintä tai relettä, RX-lähtö on suoraan kiinni lähettimen antennilinjassa lampun kautta.

[TV_masentaja]

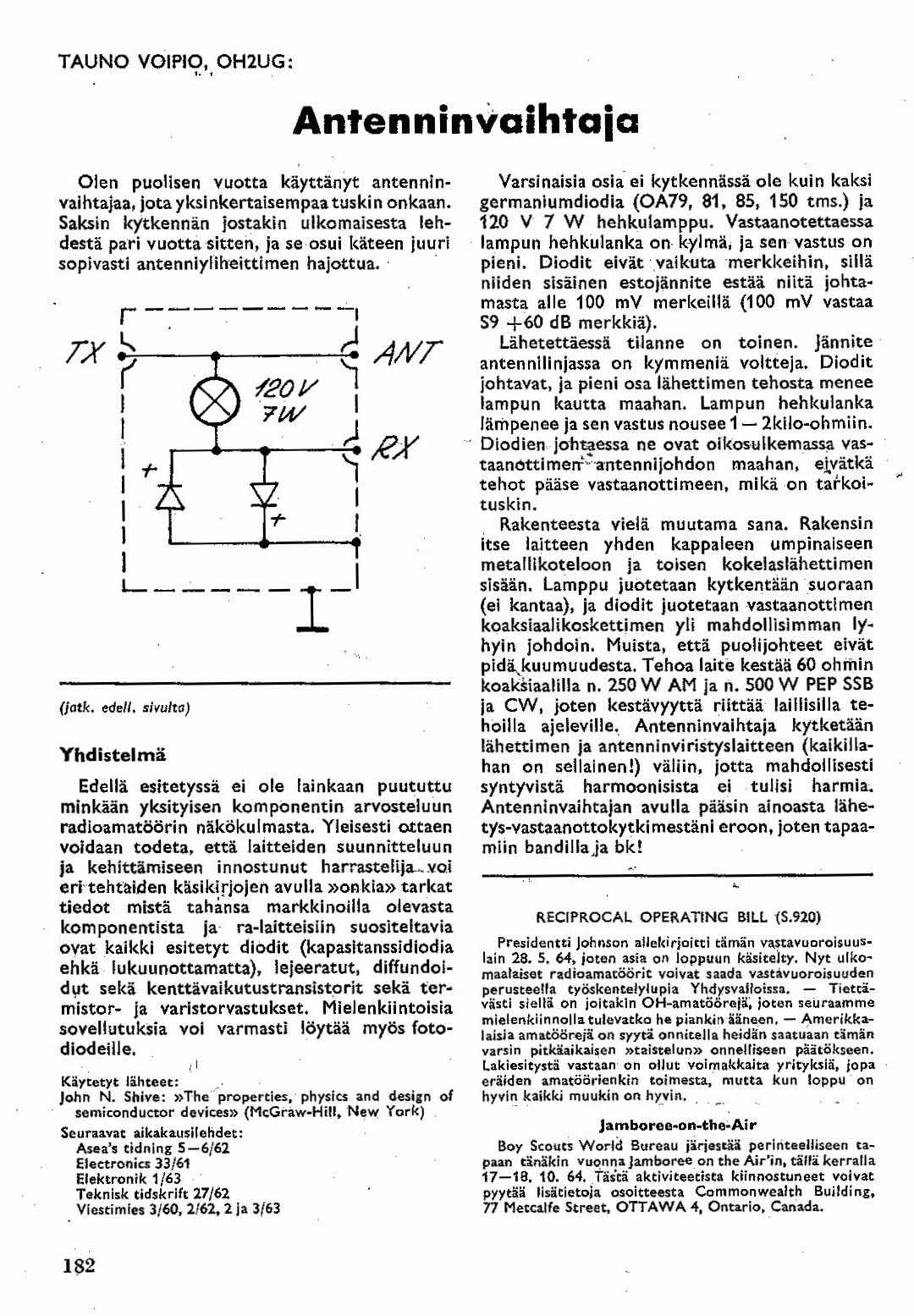

Otanpas vapauden liittää tähän saamani lehtiartikkeli 60- luvulta.

[OH6HGW]

Siis äänetön ja toimiva kytkentä.

[TV_masentaja]

Pitääpä kokeilla, kunhan saan askarreltua johdot lähettimen kytkemiseksi. Taidan säilyttää nuo alkuperäiset liittimet.

Luulisi sen ainakin 1. avaimen painalluksella poksauttavan kaiuttimessa?

No sepä selviää...

[OH6HGW]

Kuinkahan nopeasti se hehkulangan vastus kasvaa? Voihan se vähän heilauttaa vastaanottimen viisaria.

[Matti]

Mielenkiintoinen kytkentä.
Itse en uskaltaisi käyttää.

[TV_masentaja]

Diodinhan pitäisi rajata paukku kynnysjännitteeseen.

Putki-RX:n luulisi kestävän.

Eri asia sitten on, jos diodi sattuu palamaan.

[TV_masentaja]

Lähetin toimii.

kokeilin 80m:llä ja 40m kiteellä perustaajuudella sekä 1. ja 2. harmoonisella.

Mutta se antenninvaihdin.

Toimii juu, mutta ainakin minun setupissa avainklikki paukuttaa vastaanotinta, muutenkin vastaanotin saa niin kovan signaalin, että tukkeutuu tehden myötäkuuntelun ja lähettimen taajuudelle spottaamisen hankalaksi. Taidan käyttää vaihtokytkintä.

[TV_masentaja]

Aluksi antenniliittimetkin tekivät kiusaa, nuo vanhat 60ohm koksiliittimet ovat eri mitoituksella kuin nykyiset 75ohm. piti puristella keskikielekkeitä ja plugin holkkia avata.

[TV_masentaja]

Mekaaninen, oikosulkeva antenninvaihtokytkin on poikaa. Nyt onnistuu myötäkuuntelu ja vastaanottimen spottaus lähettimen taajuudelle.

Yksi probleema vielä on. Modernit T-tyyppiset antennivirittimet eivät blokkaa harmoonisia. Tulee rb-spottauksia tuplataajuudelta...

[TV_masentaja]

Olen tutkinut laitteen ominaisuuksia ja omituisuuksia. Lisäsin virtalähteeseen bleeder-vastuksen, virtojen katkaisun jälkeen jäi konkkiin vielä 140V. Eli kuumat putket johtavat hetken ja sinne ei jää täysi 330V, mutta putkien jäähtyessä ka anodijännitteen pudotassa virran kulkuhidastuu ja lopulta lakkaa.

Oskillaattorin(kideoskillaattorin ja pääteasteenväliin sijoitettu) virityspiiri menee resonanssiin 80m ja 40m, mutta ei 20, 15 eikä 10m alueille, joten syy siihen, että noitta alueilla workkininen ei onnistunut, on selvä.

Nyt sitten on päätettävä, muutanko etupäätä niin, että laite lunastaa bandivalitsimen lupaukset vai pidänkö sen historiallisista syistä tuollaisena.

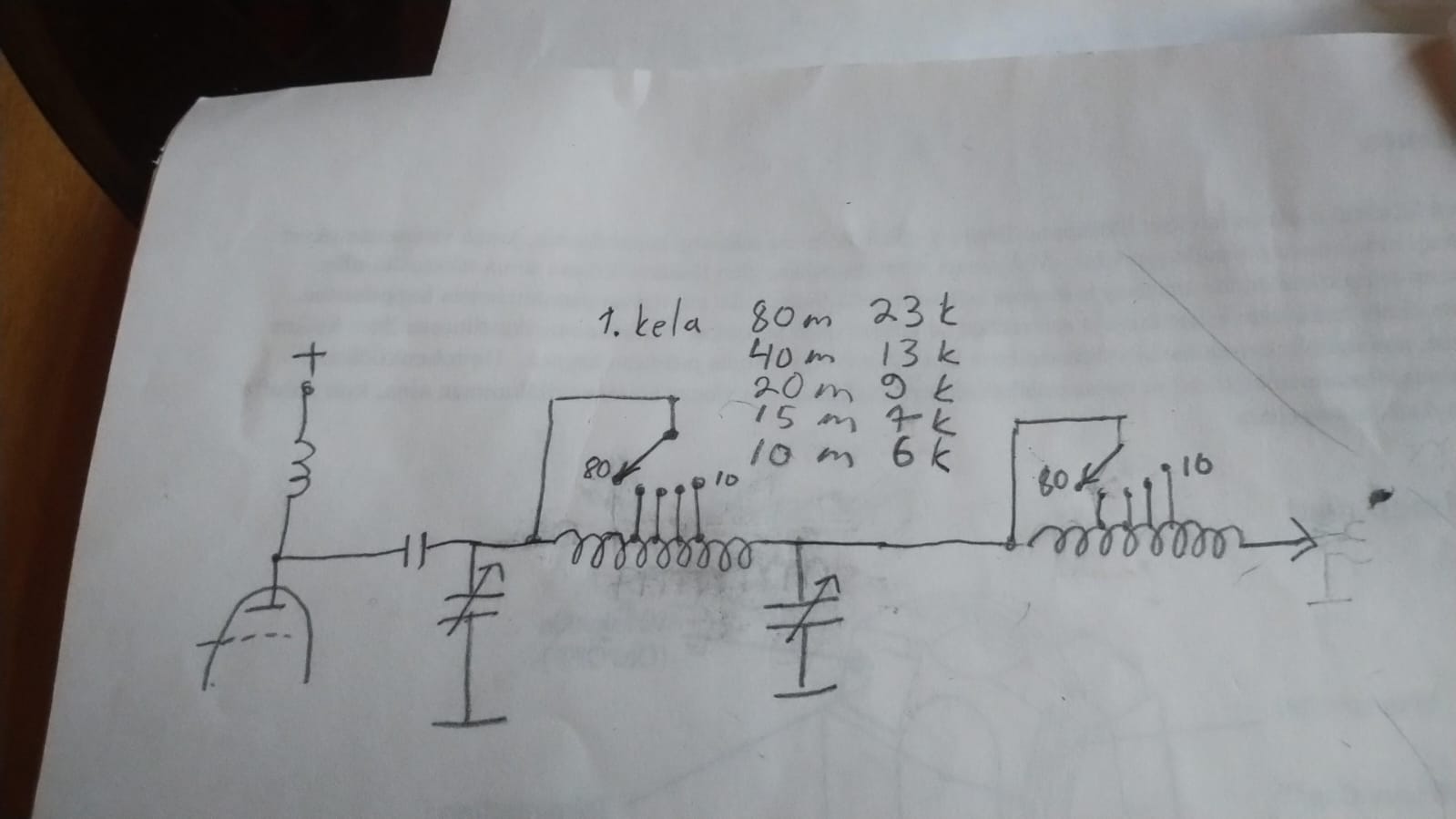

Pääteasteen virityspiiri on erikoinen: Siinä on kierroksiltaan ja väliotoiltaan 2 identtistä kelaa. Ihsn kuin kesken jäänyt 2-asteinen suodin.
