Vinkkejä kelantekoon

[TV_masentaja]

Hyviä vinkkejä kelan käämintään ja väliottojen tekoon.

https://youtu.be/UiRCxpVpHgw

[Matti]

https://youtu.be/UiRCxpVpHgw

Tuleeko parempi Q-arvo jos käyttää Wiion kirjaa jarruttamassa käämilankaa? Ei vaan, hyvä idea tuo kirjansivu jarrupala.

Kävin muuten kyselemässä tuota pakkausputkea paikallisesta kirjakaupasta... ei ollu, mutta voi kuulemma tilata.
(eipä ihme jos porukat ostaa kaiken suoraan eepäystä tms.)

[Leori]

Tervehdys pitkästä aikaa.
Aikanaan tuli rakennetuksi suora superi TCA440-piirillä ja teko-ohjeissa oli mainittu kelan käämintä ristikäämityksellä 6mm muovirungolle,jonka sisällä oli punaiseksi merkattu kierteinen ferriitti.
Kierrosten välinen kapasitanssi pienenee ko. tavalla.
Vastaanotin oli ULA-kaksikkokondensaattorilla viritettävä 80 metrin alueelle.
Ohje löytyi aikanaan eräästä radioamatöörikirjasta.

73 de Olli OH6DK

[Matti]

"Hunajakennokelaa" tuli jossain vaiheessa mietittyä

Olisi ollut kovatöinen, mutta komea!
laiskuus voitti tälläkin kertaa ja tein tavallisen.

Tuossa kenno-rakenteessa on varmaan myös ideana kapasitanssin kumoutuminen?

[TV_masentaja]

Kyllä kai se ristikäämitys parempi on.
Kelan kierrosten välisen kapasitanssin minimointi nimenomaan on idea.

Regeneratiivisessa piirissä asialla ei liene merkitystä, koska takaisinkytkentä nostaa Q-arvoa.

Noista hunajakennoistakin puhuttiin RHS foorumin kidekoneketjussa.
Ei pidetty vaivan väärtinä.
Olivat hyviä monikerroksiseen lieriökelaan verrattuna, kun ei ollut olemassa vielä ferriittejä.

[TV_masentaja]

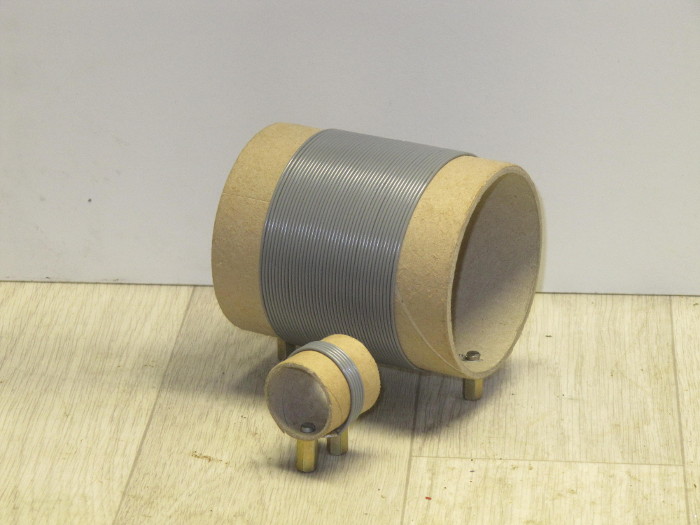

Tuossa 2-putkisessa olen käyttänyt paistofoliorullan pahviputkea kelarunkoihin.

Ilmeisesti savea sisältävä pahvi ei sekään olisi ideaalinen kelarunkomateriaali.
No ilmeisesti ilmaisinkelassa yksi lysti, takaisinkytkentä paikkaa...

Keraamisia runkojahan pidetään kyllä hyvinä ja posliini on... savea...

????

Polystyreeni olisi hyvä.

PVC- putki tuntuu olevan paljon käytetty, sitä kun on tarjolla joka paikassa.

[Matti]

Joo, käytössä olevia runko materiaaleja mulla oli aika monta, PVC, PE tai POM muovit, jopa keraaminen runko (posliini).
Mutta päädyin pahviin, ei siksi että se olisi ylivoimainen, vaan kun se on perinteinen.
Samasta syystä visioin tuota hunajakenno rakennetta.

[TV_masentaja]

https://youtu.be/Jv7Gsx-kuUw

Siinä ristikäämityskone.
