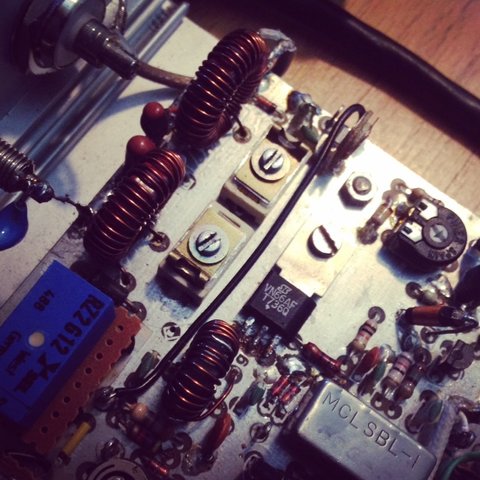

Piirikortilta löytyy VN66AF MOSFET joka mitä ilmeisemmin toimii pääteasteena:
80-luvun QRP kitti DSB2, teho ei lähde
80-luvun QRP kitti DSB2, teho ei lähde
Minulle tuli tuntematon, rakennussarjasta tehty, QRP transciever. Kokeilin sitä eilen RX toimii moitteettomasti, TX:ssä on kutienkin toivomisen varaa. Laite on minulle siis entuudestaan täysin tuntematon mutta piirilevystä selviää että kyseessä on DSB2-nimellä kulkeva 80m transciever. Ilmeisesti G3WPO:n suunnittelema. Olisikohan kenellekään teistä mitään tarkempaa tietoa tästä? Mahdollisesti skemoja? Netistä ei oi oikein tunnu löytyvän.

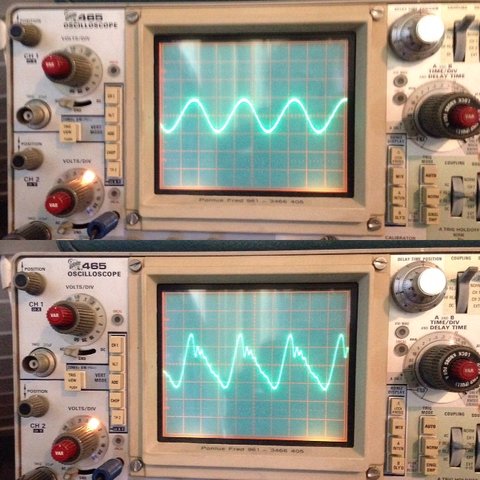

Piirikortilta löytyy VN66AF MOSFET joka mitä ilmeisemmin toimii pääteasteena: CW:tä lähettäessä sen Gatelle tulee kaunis siniaalto, mutta Drain-jalan kohdalla ei enää näytäkään yhtä kauniilta, eikä signaali juurikaan vahvistukaan. Arvelen että tuon perässä ei juurikaan ole muuta kuin kaistanpäästösuodatin ennen antennia. Osaatteko arvata että onko vika transistorissa vai jossakin suodattimen konkassa, kun jälkimmäinen skooppikuva näyttää tuollaiselta? Pontus
Piirikortilta löytyy VN66AF MOSFET joka mitä ilmeisemmin toimii pääteasteena: CW:tä lähettäessä sen Gatelle tulee kaunis siniaalto, mutta Drain-jalan kohdalla ei enää näytäkään yhtä kauniilta, eikä signaali juurikaan vahvistukaan. Arvelen että tuon perässä ei juurikaan ole muuta kuin kaistanpäästösuodatin ennen antennia. Osaatteko arvata että onko vika transistorissa vai jossakin suodattimen konkassa, kun jälkimmäinen skooppikuva näyttää tuollaiselta? Pontus
Re: 80-luvun QRP kitti DSB2, teho ei lähde
Sain AA7EE:lta skemat ja kopion kyseistä kittiä käsittelevästä artikkelista vuoden 1984 Ham Radio Today -lehdestä. Pärjään varmaan niillä kunhan ehdin lukea ajatuksella ja pääsen takaisin työpenkin äärelle. Hauska pikku vekotin vaikuttaa olevan!
