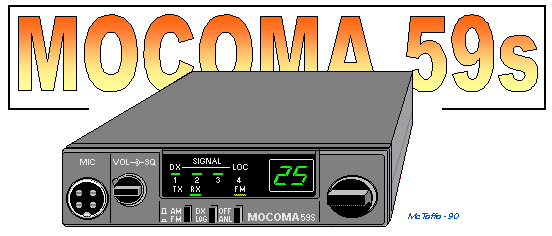

Aikanaan Suomen eniten käytetty ja viritelty AM-FM la-kone !

Oikein tulee vanhat muistot mieleen ja haikeudella muistelen tätä vanhaa sotaratsua! ....oi niitä vanhoja hyviä aikoja ! ;-)
Olen aikoinani (takavuosina) . . kauan sitte puuhaillut tämän la-puhelimen kanssa meninpä jopa niin pitkälle että 59:stä tuli tehtyä Windows sovellus VisualBasicilla säätö-ohjekirjan perusteella, tietenkin höystettynä koneen viritys ja parannus osastolla.
Kaikille niille joilla vielä on kaapissa tällainen kone suosittelen etteivät vaan koskaan siitä luovu (ainakaan liian halvalla) kone nimittäin edustaa sitä "vanhaa hyvää kaartia" missä komponentit ei ole pelkkää pintaliitostekniikkaa joten tätä laitetta voi vielä kotinikkarin suhteellisen vaivatonta huoltaa ja parannella. Itse onneton sorruin myymään oman 59:ni pilkkahinnalla (Huokaus).
Piiroskuvat tähän sivulle olen leikannut ym. ohjelmastani. Kuten kuvista huomaat en ihan kaikkia komponentteja ole piirtänyt, koska se mielestäni olisi sekoittanut liikaa kuvaa. Tästä syystä olen pyrkinytkin kuvaamaan vain säätöihin nähden oleellisemmat komponentit. t:SF3TK

TEHDÄÄMPÄ PIKKU TUTUSTUMISRETKI 59:n KONEHUONEESEEN

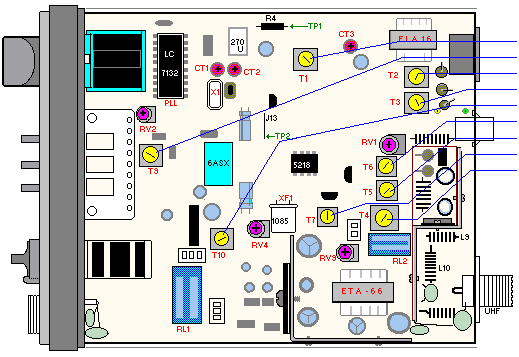

Katsaus konehuoneeseen, lähinnä kelapurkit:

Mocoma 59s:än säätökohteet:
T1 - Vco jännite
T9 - RX herkkyys
T2 - RF ohjaus
T3 - RF ohjaus
T10-RX herkkyys
T6 - RX herkkyys
T5 - RX herkkyys
T7 - RX herkkyys
T4 - RX herkkyys

Säätöjä ei yleensä tai koskaan ilman mittareita pelkällä korvakuulolla taikka mustatuntuu tyylillä kannata tehdä.
Kannattaakin ensin tuumailla tovi ennen kuin lähtee ruuvaria kelapurkkeihin tar- joamaan

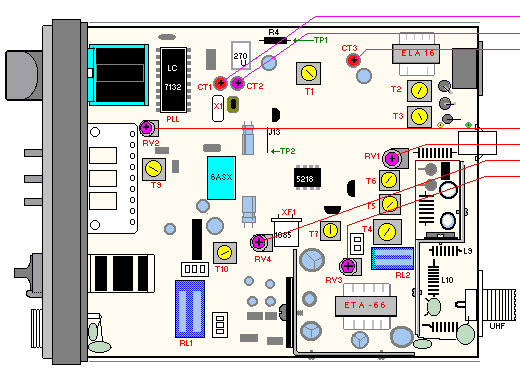

Seuraavaksi tarkastelussa ovatkin trimmerit:

CT-1 10.2437MHz
CT-2 10.2400MHz
CT-3 4.0Volt

RV-2 4 led(max)
RV-1 1.5KHz
RV-4 sig.-6dB
RV-3 90%-mod.

Mittapisteet:
TP -1
TP -2
Mic liitin
Ant(UHF)liitin

Näin Mocoma 59s tehdään 59ss :äksi

Seuraavat ohjeet ei tietenkään tarkoita, että kukaan alkaisi niitä todella noudattamaan!
Kaikki vastuu siirtyykin tästä lähtien sille joka nämä "parannukset" tekee koneeseensa.

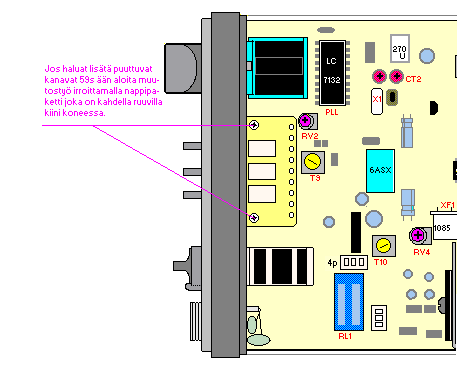

ALUSTAVAT TYÖVAIHEET:

1. Irroita pikkuprintin ruuvit
2. Irroita liittimet 4P ja 2P
3. Vedä kytkinpaketti ulos
4. Käännä paketti ylösalaisin
5. Katkaise 3 foliota (kuva)

Muistathan: – Jos kokeilet tätä muutostyötä saattaa sen lopputulos THK:n mielestä olla vastoin lakeja ja asetuksia. . . ! . Tässä tapauksessa ei kanavia lisätessä mennä kuitenkaan yli luvallisten LA-taajuksien. Muutenkin tämä muutos vastaa mielestäni esim. television texti-tv kortin asennusta, minkä saa vapaasti tehdä kuka vaan parantaakseen laittensa ominaisuuksia !!

DX jää päälle ja lisätään kanavia:

Ruuvattuasi kytkinpaketin irti koneestasi olet huomannut, että printistä lähtee kaksi johtonippua. Toisessa on kaksi ja toisessa on neljä johtoa (kuva). Nämä kaksi johtoa jotka menevät koneen keskiosassa olevaan liittimeen (P2) ovat DX/LOC:in johdot.
Irroita ne johdot kytkinlevystä sekä juota johtojen päät toisiinsa. Ota kytkin printiltä irroittamasi vastus R401 (47-52K). Etsi pääpiirilevyltä jostain kohtaa DX/LOC johtojen liitimen läheltä maa (GND) ja juota vastuksen R401 toinen pää siihen ja toiseen päähän samaista vastusta ne äsken yhteenjuottamasi johdot. Näin tehtyäsi kytkeytyy DX/LOC niinsanotusti "herkimpään" tilaan pysyvästi. HUOM! ..kun etsit maapistettä johdoille on syytä muistaa, ettei LA-koneen metallirunko ole galvaanisessa yhteydessä maahan.
Irroita DX/LOC kytkimen nastat (6kpl) esim. tinaimusukkaa käyttäen. Kokonaan kytkintä ei kannata irroittaa riittää kun nastat on tinasta vapaat. Katkaise kytkimen puoliskoja yhdistävät foliot esimerkiksi mattopuukolla (kuva). Lopuksi varmista yleismittarilla, että katkaisu onnistui. Toisella kytkimen puoliskolla oikosuljetaan PPL-piirin nasta: 7 halutessa maahan.
Juota irroittamasi vastuksen R401 paikalle "hyppylanka" ja aiemmin irroitamasi vastuksen R402 etulevyn puoleiseen jalan reikään johdon pätkä joka pituudeltaan riittää pääpiirilevyn juotospuolelle PLL-piirin nastaan: 7.
Viimeiseksi juota kytkimen puolelta tuleva ko. puoliskon nastoista keskimmäinen ja eulevyn puoleinen yhteen.

AM-moden esto yläkanavilla ja lisäkanavat näyttöön:

Näyttöön on myös syytä saada lisäkanavat näkyviin. Tarkastele seuraavaksi kytkinlevyn alapuolella olevia kanavanäytön vastuksia R120 - R133. Kyseiset vastukset ovat vieretysten pääpiirilevyllä.

TARVITSET SEURAAVAT KOMPONENTIT:
-diodi . . . . . . . . .1N4148 3kpl (tai vast. signaali diodi)
-transistori . . . . . BC535 2kpl (To-92 - jalkajärjestys B. C. E.)
-vastus . . . . . . . .39KOhm
-vastus . . . . . . . .10KOhm

Katsele seuraavaksi koneen pääpiirilevyä juotospuolelta. Juota vastusten R129, R130 ja R131 laitteen sisäpuolelle osoittaviin liitosnastoihin (ei siis etulevyn puoleiseen) 3 diodia siten, että kaikissa on yksi. Anodipää diodeista vastuksiin päin. Tilaa siinä ei paljo ole, mutta tarpeeksi pienellä kolvilla / kolvinkärjellä homma kylläkin onnistuu . . . etenkin niin ettei oikosulkuja synny juotosten välille.
Juota PLL-piirin nastaan: 7 NPN-transistorin kollektori. Juota kytkimeltä tuleva johto transistorin emitteri jalkaan sekä lopuksi kantaan 10KOhm vastus. Vastuksen toiseen jalkaan johto joka ylettää AM/FM kytkimelle koneen pikkuprintille juotosnastaan: 7 (valkoinen johto tulee samaan nastaan) Seuraavaksi juotellaan 6-7cm pitkä johto PLL-piirin nastaan: 7, johdon toinen pää juotetaan diodeihin 129 ja 130.
Samaan nippuun juotetaan toisen NPN-transistorin emitteri ja saman transistorin kollektori juotetaan vielä vapaana oleva diodi joka olikin jo aiemmin tinattu vastukseen 131.
Transistorissa on yksi jalka vielä vapaana siihen juota 39K vastus ja vastus juotetaan vastuksen 132 koneen puoleiseen päähän (samaan riviin kuin aiemmin diodit).
Nyt kun nämä työvaiheet olet onnistuneesti suorittanut Mocoma 59s on muuttunut kuin taikaiskusta Mocoma 59ss malliseksi ja se toimii Ch: 1-22 AM/FM ja Ch: 23-39 FM taajuuksilla. AM-mode estyy automaattisesti kun kanavan valitsimesta käännetään yli Ch: 22 :sen jolloin kone siirtyy FM-modelle.

Operaatio on helppo ja simppeli tehdä. Mielestäni se parantaa 59:n ominaisuuksia rutkasti, eikä näin ollen hyvää konetta tarvitse hylätä. kuten usein sen vajaa kanavaisuudesta johtuen on käynyt. Edellä kertomani tavalla tehtynä muutos ei koneen ulkoasu muuta tippaakaan, eli et joudu lisäilemään kuoreen ylimääräisiä reikiä kytkimiä varten, vaan vanhat kytkimet on otettu "uusiokäyttöön" se on sitä paljon kehuttua kierrätystekniikka !
